大家站在体重秤上能准确自己知道自己的体重，那体重秤又是如何准确测出重量的呢？这就涉及到体重秤的核心部件—应变式测力传感器，通过传感器能感知来自被测物体的力，从而计算出重量。下面小编就带大家了解应变式测力传感器的工作原理。

应变式测力传感器是由弹性体、应变片、胶粘剂、防护涂层、补偿线路等部分组成的，其应变传递路径是：弹性体→胶粘剂→应变片敏感栅→覆盖层→防护涂层，构成一个有别于应变片本身的更复杂的系统。

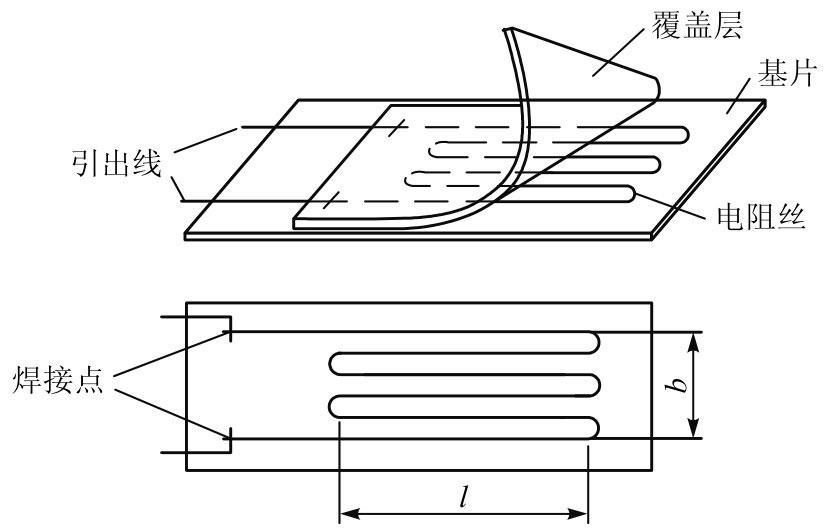

应变片的结构图 ：

应变片本体：

应变式测力传感器的原理

德森特的应变式测力传感器是利用电阻应变原理构成，粘贴在传感器弹性体上的高档箔式应变片组成全桥电路。当受到载荷作用时，弹性体产生变形，应变片也相应感受应变，从而使电桥失去平衡，并输出与作用力大小成正比的电信号。这个电桥业界称之为惠斯通电桥。

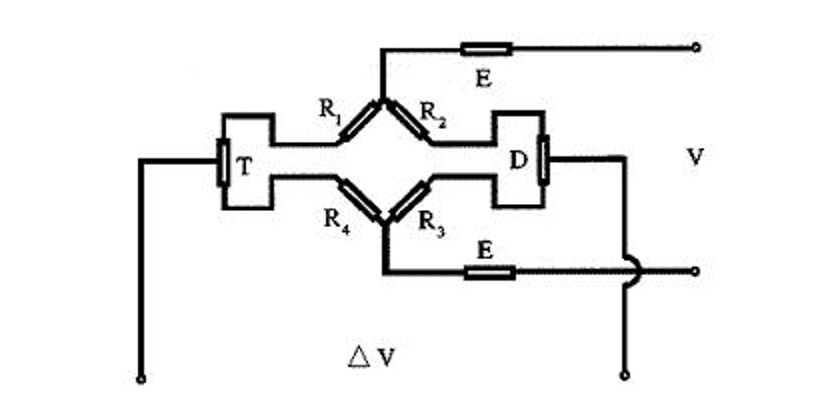

用在传感器上的惠斯通电桥存在较强的不稳定性，很容易受到环境温度的影响，导致测量值偏差。为了减少温度对传感器性能的影响，在电桥线路中增加了温度零漂补偿电阻T，温度灵敏度补偿电阻E和平衡电阻D，下图为德森特应变式测力传感器电路系统原理图:

再通过相应的信号计算，可以得到力的具体数值，从而实现测力传感。
